（1）沧州欧谱设备的工装主体由型材焊接。（2）水箱由304不锈钢板焊接而成。水箱内部均使用不锈钢材料或其他经过防锈处理的材料。（3）控制探头移动的X轴、Y轴扫查机构由直线导轨及滚珠丝杠副组成。探头Z轴方向移动手动控制，由轴心导轨及丝杠组成。（4）X轴、Y轴运动由步进电机控制，而计算机系统通过向运…

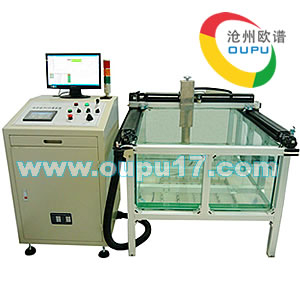

完整超声波C扫描检测系统由多通道数字式超声波探伤仪、超声波换能器、计算机系统、专用成像软件及精确扫描机构组成。使用超声C扫描技术，使得缺陷成像直观，且测试精度高，大大提高了设备检测能力。检测结果通过图像形式保存，可根据彩色图示判断缺陷的大小，并根据图像上坐标判断缺陷位置。板材采用二维扫…

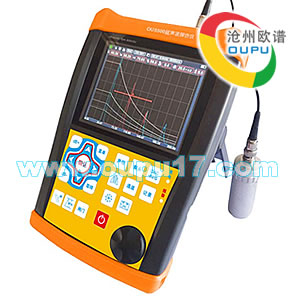

1：沧州欧谱高性能超声探伤仪2：C扫探伤成像自动控制测量成像检测软件系统3：高精度探头运动控制工装4：电气控制系统5：水浸水槽
超声波产生超声波，通过耦合剂水进入工件内部超声在异质界面（水、工件）会产生透射波和反射波探头接收返回超声反射波，根据回波参数评估工件内部质量1.沧州欧谱超声波在工件上固定点检测时会获得，该点超声检测回波信息2.通过机械装置将探头按照固定轨迹，对工件进行逐行扫描，获取扫描范围内的回波信息
水浸超声C扫描检测的原理是将探头和试件全部或部分浸于水中，以水作为耦合剂，超声波通过税进入试件进行检测的技术。其中根据探头的种类可分为A扫描、B扫描和C扫描，A扫描主要用于快速普查缺陷，B扫描采用数字像技术，C扫描采用图像处理技术。 水浸超声检测系统具有以下优越性： （1）探头和试件不…
复合材料在轨道交通领域有广泛的应用前景,复合材料的无损缺陷检测是保障其安全使用的重要前提.文章根据超声脉冲回波法检测原理,构建了水浸超声C扫描自动检测系统.设计了集三轴运动控制、超声信号采集与处理为一体的硬件系统,在Qt环境下开发了上位机软件,实时扫查路径控制、超声回波信号处理、超声C扫描成像…
